전용 정압기

HOME > 안전홍보관 > 사용시설 안전경보 > 전용 정압기

정압기란

  • 가스 사용량의 증감에 변동없이 일정한 압력으로 가스를 공급하기 위해 감압장치(Regulator), 안전장치, 감시장치 등이 조합된
    하나의 설비장치(Unit)를 말한다.

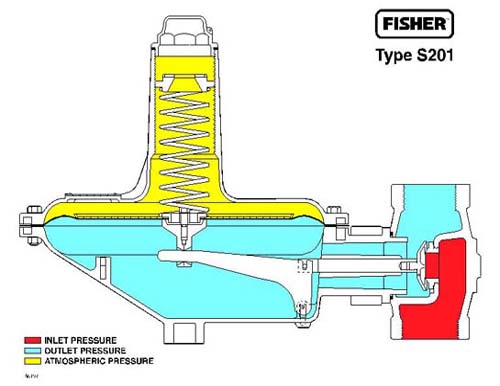

정압기 기본구조

  • : 다이어프램, 스프링, 메인밸브

정압기 구성요소

  • -이상압력통보설비
    : 정압기 출구측의 압력이 설정압력보다 상승하거나 저하될 경우 이상 유무를 알 수 있도록 경보음 등으로 알려주는 설비
  • -긴급차단장치
    : 정압기의 이상 발생 등으로 출구측의 압력이 설정압력보다 상승하는 경우 입구측으로 유입되는 가스를 자동 차단하는 장치
  • -안전밸브
    : 정압기 이상으로 후단압력이 일정한도 이상 상승하면 출구측으로 가스를 대기중으로 방출하여 압력을 낮추어 주는 장치
  • -자기압력기록계
    : regulator 후단 또는 전단의 압력을 계속적으로 기록하여 전반적인 regulator의 작동상태를 점검하기 위한 장치
  • -차압계
    : 필터 전·후단의 차압을 측정하여 필터점검 및 교체시기를 판단하기 위해 사용하는 장치

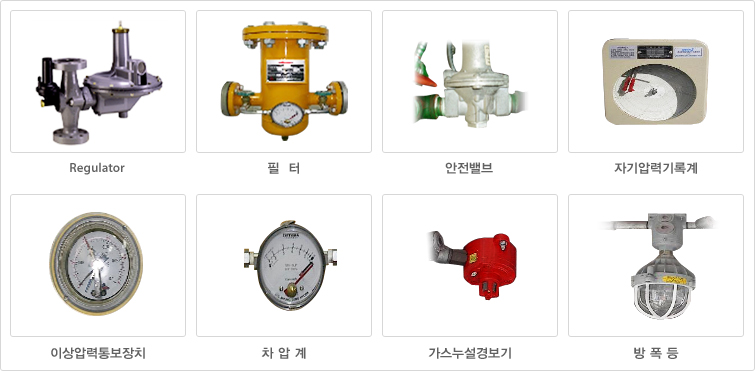

정압기 구성

정압기 및 압력조정기의 점검기준(도시가스사업법 시행규칙【별표7】)

  • -작동상황점검
    가스사용자는 가스사용시설의 안전을 확보하기 위하여 그 설비의 작동상황을 주기적으로 점검하고, 이상이 있을 때에는
    지체 없이 보수 등 필요한 조치를 하여야 합니다.
  • -정압기 분해점검
    가스사용시설에 설치된 정압기 및 필터는 설치 후 3년까지는 1회 이상, 그 이후에는 4년에 1회 이상 분해점검을 실시하여야
    합니다.
  • -압력조정기
    가스사용시설에 설치된 압력조정기는 매 1년에 1회 이상(필터나 스트레이너의 청소는 매 3년에 1회 이상) 압력조정기의
    유지관리에 적합한 방법으로 안전점검을 실시하여야 합니다.

정압기 점검순서 및 항목

정압기 점검순서 및 항목
점검순서 점검항목 작업내용 비 고
1 입실 누설 및 산소농도 부족 발생시
충분한 환기 후 입실
산소농도 18% 이상시 출입
2 압력계 점검 입?출구 압력상태 확인
3 기록지 점검 및 교체 기록지의 압력상태 확인 이상시 분해점검 의뢰
펜의 상태 점검 필요시 교체
태엽 감기 및 기록지 교체 교체시간 기입
4 필터점검 차압계 점검 차압 0.2~0.3 Kg/cm²시 필터 분해점검
5 본체 각부의 작동상태점검 소리 등에 의해 작동의 정상여부 확인
6 릴리프 밸브 누설점검 릴리프밸브 후단 밸브를 잠그고 그 사이에 설치된 밴트밸브를 열어 누설유무 점검 누설시 재 Setting 및 분해점검
7 구리스 주입 STEM에 구리스를 주입하는 정압기는
3~6개월 주기로 구리스 주입
8 기타부위 점검 누설유무 점검 누설시 응급조치 후 당사/제조사로 연락
이상음, 진동유무 확인 이상시 당사/제조사로 연락
도색상태 점검 정기적인 도색 필요
모든 밸브 정상위치 확인
9 퇴실 주위 화기 및 타공사 확인

정압기 및 압력조정기 고장원인 및 조치방법

정압기 점검순서 및 항목
현상 문 제 점 조 치 방 법
작동정지중 후단압력 서서히 상승 오리피스 및 디스크 손상 혹은 이물질 끼임 분해점검 및 교체
작동중 후단압력 급속한 상승 다이어프램 파손 분해점검 및 교체
작동중 후단압력 급속한 저하 용량 부족 분해점검 및 오리피스 교체
전단압력 저하 필터 청소
작동중 후단압력 계속적으로 떨림 용량 과다 분해점검 및 오리피스 교체
배관내 물이나 이물질 누적 이물질 제거
스프링 Case Cap 열림 Cap 닫음
