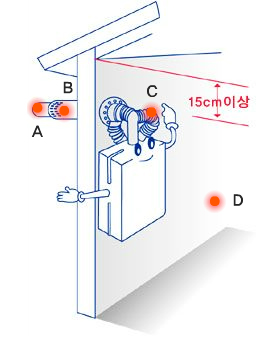

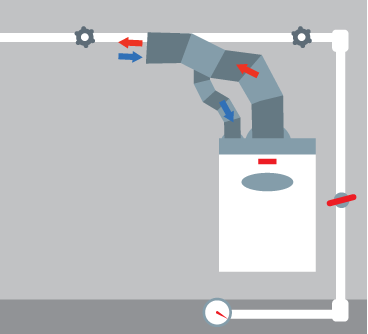

강제배기식의 설치기준 TYPE : FF MODEL

A. 배기톱

• ㆍ양측면 또는 상하 1.5M이내의 간격에는 돌출물이 없을 것.
• ㆍ상방향 돌출물과의 이격거리는 25cm이상일 것.
• ㆍ전방 15cm이내에 장애물이 없을 것.
• ㆍ바닥면 또는 지면으로부터 15cm 위쪽에 설치할 것.
• ㆍ배기톱 주위에는 장애물(가연물)이 없는 것일 것.
• ㆍ배기톱 위치는 풍압대를 피하여 바람이 잘 통하는 곳에 설치할 것.
• ㆍ배기통 톱은 60cm이내에 배기가스가 실내로 유입할 우려가 있는 개수부가 없어야 한다. (급, 상부환기구는 개구부로 보지 않는다.)
• ㆍ배기통의 끝은 옥외로 뽑아낼 것.
• ㆍ직경 16mm이상의 물체가 들어가지 않는 구조(방조망)일 것.
• ㆍ급기구가 막히지 않도록 급기구 끝단에서 벽면까지 30CM이상 유지하십시오.

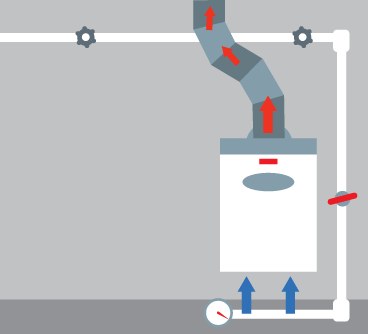

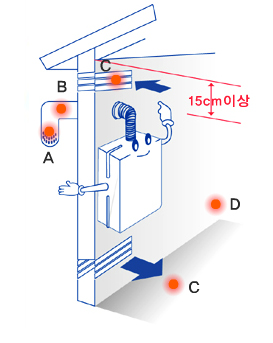

강제배기식의 설치기준 TYPE : FE MODEL

A. 배기톱

• ㆍ급 배기톱은 바깥벽에 설치할 것
• ㆍ동력FAN 부착금지
  전방, 측면, 상하 주위 60cm(방열판이 설치된 것은 30cm)이내에
  가연물이 없을 것.
• ㆍ배기톱의 위치는 풍압대를 피하여 바림이 잘 통하는 곳에 설치할 것.
• ㆍ배기통 톱은 60cm이내에 배기가스가 실내로 유입할 우려가 있는 개구부가 없어야 한다. (급, 상부환기구는 개구부로 보지 않는다)
  직경 16mm 이상의 물체가 들어가지 않는 구조(방조망)일 것
• ㆍ급기구가 막히지 않도록 급기구 끝단에서 벽면까지 30cm 이상 유지하십시오.
